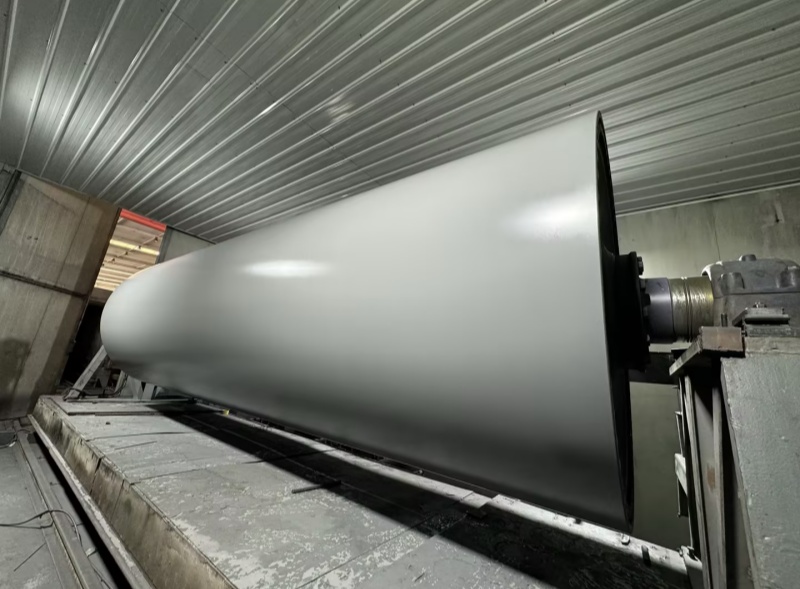

造纸烘缸轴位磨损，激光熔覆现场修复恢复尺寸

某造纸厂烘缸传动侧轴位因长期运行出现磨损，轴径尺寸超差0.35mm，表面存在划伤与疲劳磨损，若返厂修复需长时间停机，影响生产进度。客户联系济南天盟后，采用激光熔覆现场加工方式进行修复。

施工前对轴位进行除油、除锈、打磨预处理，随后采用激光熔覆工艺在磨损部位熔覆专用合金粉末。涂层厚度控制在0.4—0.6mm，熔覆层与基体形成冶金结合，结合强度高，热影响区小，工件变形量低。修复后经机加工恢复至原设计尺寸，表面硬度可达HRC55—62，耐磨性能明显优于原基体材料。

整个现场施工周期短，免拆免运，大幅减少停机时间。修复后烘缸运行平稳，轴位尺寸精度满足使用要求，有效延长设备使用寿命，降低客户更换新件成本。

该案例适用于烘缸、辊类、轴类、缸体等工件的磨损、腐蚀、裂纹修复，支持上门现场激光熔覆加工，可根据工况匹配合金材料与涂层方案。
