轴套表面超音速喷涂碳化钨涂层技术解析

2026-03-07 14:06:46

次

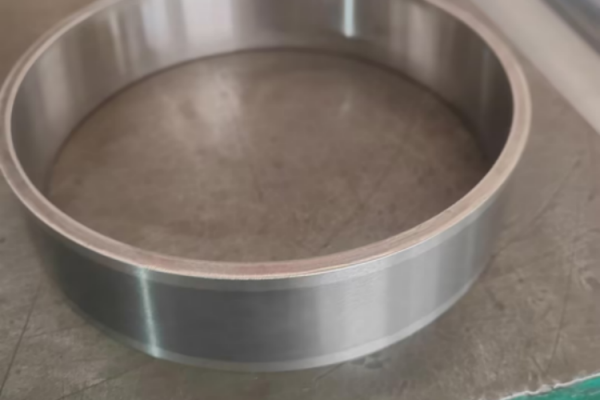

在现代机械传动系统中，轴套作为关键的运动部件，长期承受着摩擦、冲击和腐蚀的严峻考验。当轴与孔的间隙因磨损过度而需要频繁更换零件时，表面强化技术便成为解决问题的核心手段。超音速喷涂碳化钨涂层技术，正是应对这一挑战的解决方案。

超音速火焰喷涂（HVOF）是目前制备碳化钨涂层的“黄金标准”工艺。该技术通过将燃料与氧气在燃烧室高速喷燃，产生高达2700℃以上的高温和2100m/s的高速膨胀气流，将碳化钨粉末加热至熔融或半熔融状态，并以550-650m/s的速度喷射到轴套表面。其核心技术优势在于粒子飞行速度很快（可达1500-2000m/s），而基体温度却控制在200℃以下，既保证了涂层的高致密度，又有效避免了薄壁轴套的热变形风险。

碳化钨涂层赋予轴套良好的服役性能。涂层硬度可达HV1000-1300，耐磨性是电镀硬铬的3-5倍，同时结合强度超过70MPa，孔隙率低于1%。这种高硬耐磨的“铠甲”能有效抵抗磨粒磨损、粘着磨损和微动磨损，显著延长轴套在恶劣工况下的使用寿命。此外，碳化钨还具备优异的耐腐蚀性能，能够适应潮湿或化学介质环境。

严格的工艺控制是保证涂层质量的关键。喷涂前，轴套表面需经过喷砂粗化处理，使粗糙度达到Ra4-6μm，以增强涂层附着力。喷涂过程中，需准确控制粉末粒度（15-45μm）、喷涂距离（150-250mm）及燃料流量等参数。喷涂后的轴套还需经过磨削抛光处理，使其表面粗糙度达到Ra0.1-0.3μm，满足密切配合的要求。

从石油泵轴套到造纸机轴承套，无数应用案例证明，经过超音速喷涂碳化钨涂层的轴套，其磨损量可减少90%以上，综合使用成本比传统镀铬工艺降低30%-50%。这一技术正逐步替代污染严重的电镀硬铬工艺，成为制造业中轴套表面强化的主流选择。
